PSG 16 POVEZIVANJE

Povezati eksterno napajanje vozila

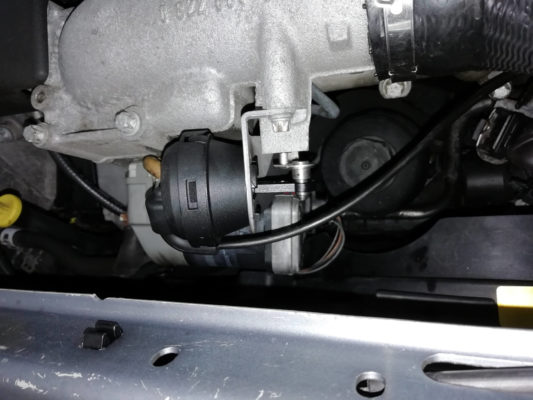

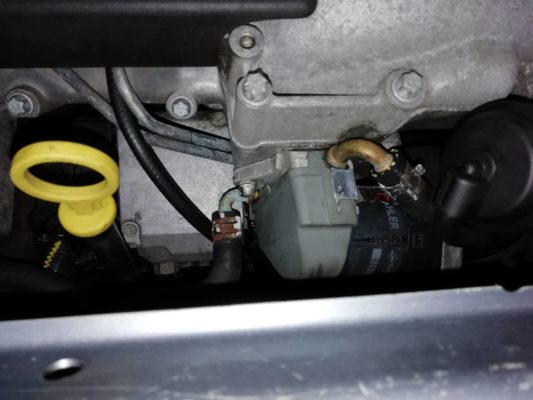

Locirati EGR ventil

Otkačiti konektor EGR ventila

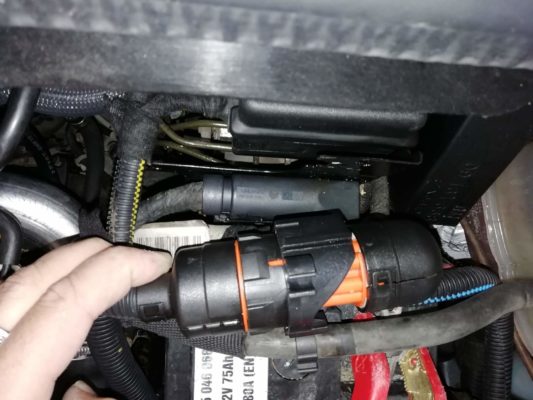

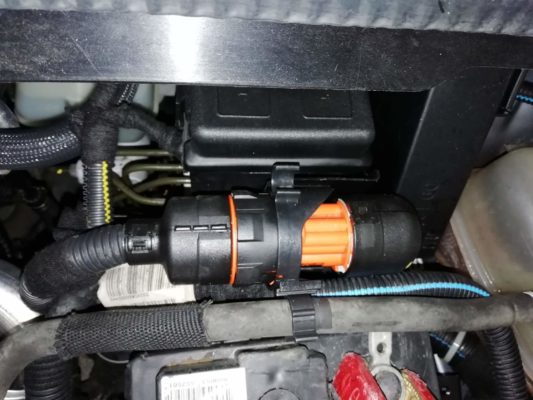

Okrugla narandžasta spojnica – povući komplet bez razdvajanja, na levo, kako bi se omogućio pristup konektoru ABS-a

Konektor ABS-a dole (sivi)

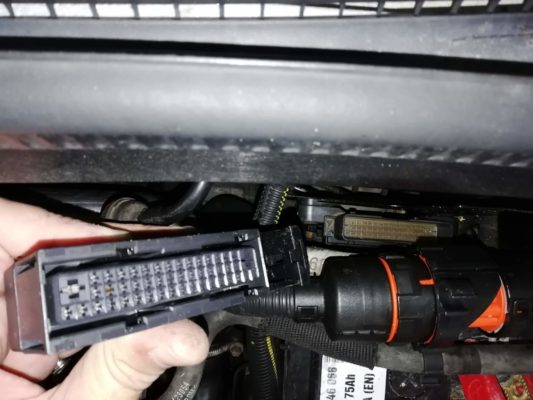

Otkačiti konektor ABS-a

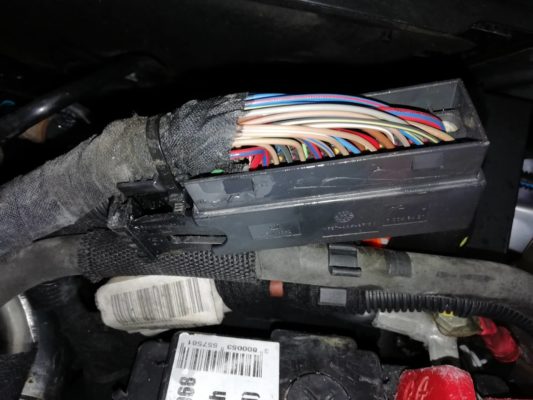

Ukloniti poklopac konektora ABS-a i pronaći zeleni i beli provodnik, koji su sami u jednoj izolaciji

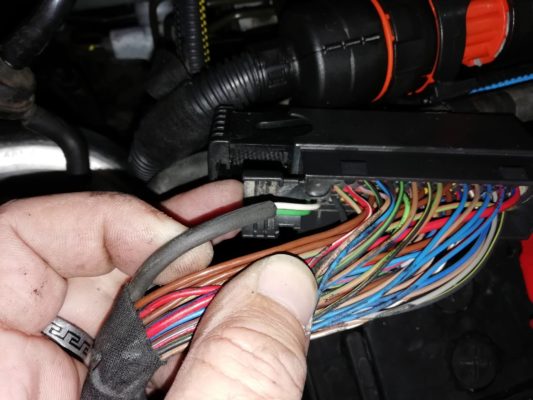

Izdvojeni zeleni i beli provodniku konektoru

Beli provodnik je CAN-L, a zeleni CAN-H

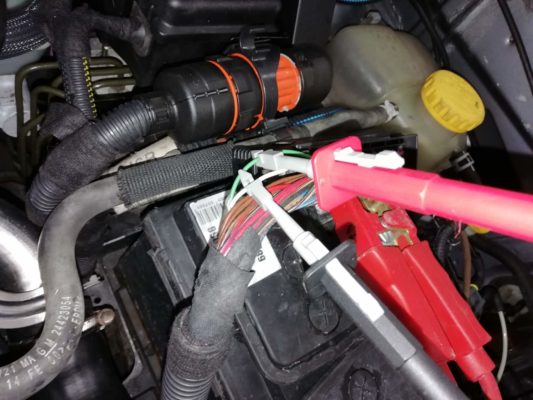

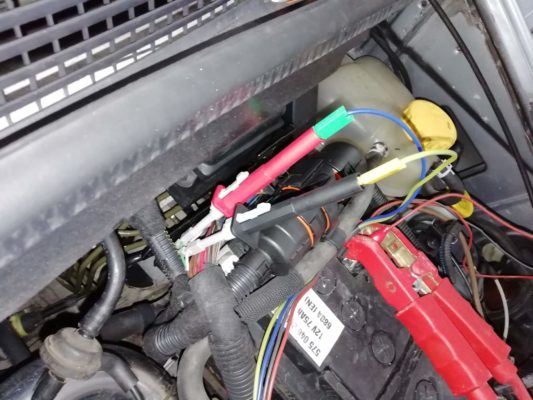

Vratiti konektor na ABS modul, zajedno sa priključcima na CAN-H i CAN-L provodniku

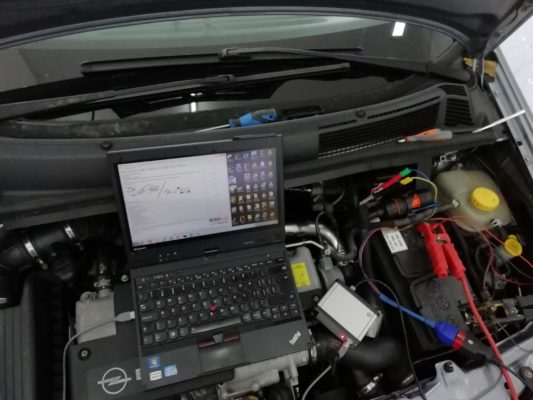

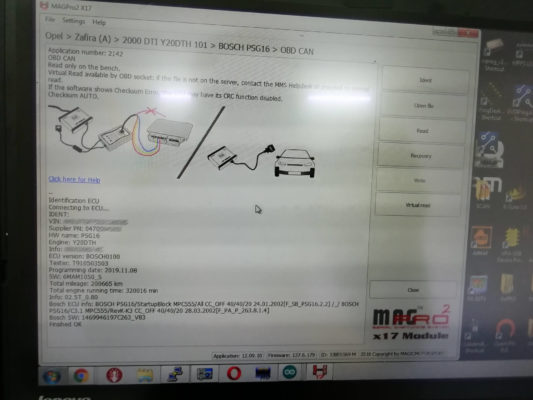

Priključiti MAGPRO, dati kontakt i pristupiti čitanju! 🙂

Tokom pisanja se uključuje ventilator, pa je OBAVEZNO da auto bude na ispravljaču!!!
